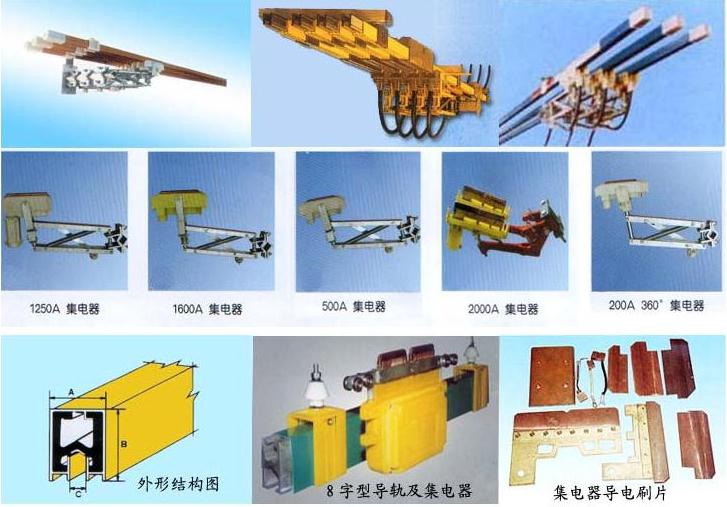

一、HXPnR-HD、HXPnR-HD8 、HXPnR-HD加厚系列單極組合式三相制、四線制、五線制滑觸線由H型鋁合金本體導軌加壓V型不銹鋼滑接帶、PVC絕緣外殼、外置式集電器以及懸吊、固定等組件組合而成。該產品以其設計新穎、結構合理、維護方便、防腐防塵性能、使用安全等特點被廣泛地應用于電流較大、使用頻率較高、運行速度快和環境較差的場合。
二、單極安全滑觸線型號規格
|
HXPnr-H、HXPnR-H8 系列單級組合式滑觸線 The series of HXPnR-H8 monopole assembled busbars |
|||||
|
型號規格 Type&spec |
滑觸線截面尺寸Busbar size (mm) |
載流量（A） Current（A） |
適配外置式集電器 Suitable current collector |
||
|
A |
B |
C |
|||
|
HXPnR-H-160/150 |
24.0 |
31.0 |
8.0 |
150 |
HJD-150A |
|
HXPnR-H-185/250 |
24.0 |
31.0 |
8.0 |
250 |
HJD-250 A |
|
HXPnR-H-250/320 |
32.0 |
40.0 |
10.0 |
400 |
HJD-320 A |
|
HXPnR-H-300/500 |
32.0 |
40.0 |
10.0 |
600 |
HJD-500 A |
|
HXPnR-H-500/800 |
32.0 |
40.0 |
10.0 |
800 |
HJD-800 A HJD-500 A |
|
HXPnR-H-800加厚 |
38.0 |
46.0 |
10.0 |
500/800 |
HJD-800 A |
|
HXPnR-H-900/1000 |
32.0 |
40.0 |
10.0 |
1000 |
HJD-1000 A |
|
HXPnR-H-1250A |
32.0 |
40.0 |
1.00 |
1250 |
HJD-1250 A |
|
HXPnR-H-1500 A |
85 |
60 |
15 |
1500 |
HJD-1500 A |
|
HXPnR-H-2000 A |
91.7 |
55 |
15.6 |
2000 |
HJD-2000 A |
|
HXPnR-H-2500 A |
91.7 |
55 |
15.6 |
2500 |
HJD-2500 A |
|
注：1、滑觸線標準長度：6m。2、HXPnR-H與HXPnR-H8 以及HXPnR-H加厚 性能相同，幾何形狀和集電方式不同。 3、HXPnR-H型有鋁合金和銅體兩種材料的滑線。 Nore：1、Standard busbar length：6m. 2、Same performance different dimension. 3、HXPnR-H type trolly line of alloy Aland Copper |
|||||
